โครงสร้าง

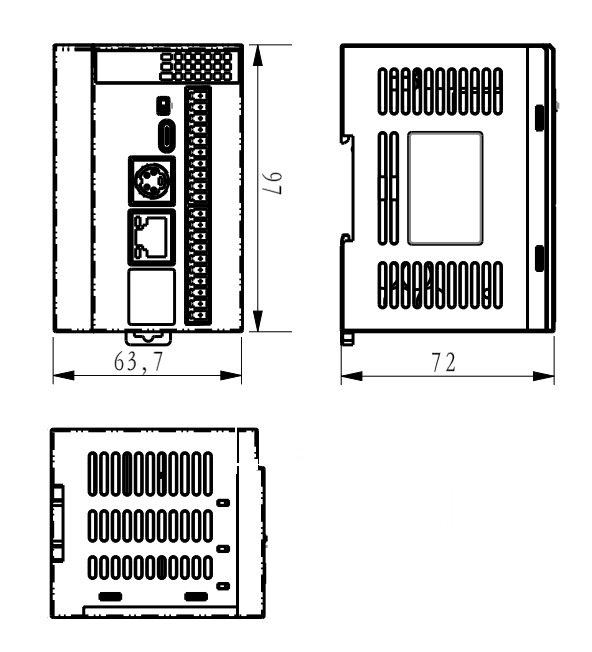

- ขนาด (มม.)
- 64 x 97 x 72
- น้ำหนัก (กรัม)
- 239
พลังงาน
- พาวเวอร์ซัพพลาย
- (DC12~24V)±15%
ภาค Input
- จำนวน Digital Input
- 8
- ชนิดของ Input
- ต่อได้ทั้งแบบ Sink หรือ Source (กำหนดจากการต่อไฟที่ Common)
- แรงดันสัญญาณขาเข้า
- DC24V±20%
- AB Phase Counter
- 2 ขา AB phase (X0X1、X2X3) 200kHz
- High-speed Counter
- 2 ขา Single-phase (X0、X2) 200kHz 2 ขา Single-phase (X1、X3) 20kHz
ภาค Output
- จำนวน Digital Output
- 8
- ชนิดของ Output
- Transistor NPN
- Pulse Output
- 4 ขา ที่ความถี่มากสุด 200KHZ
- Maximum Resistive Load
- 6W
- Output Load Impedance
- Single point 0.3A, Total point 1A
การเชื่อมต่อ
- RS232
- ไม่มี
- RS485
- มี (1 ช่อง)
- พอร์ต Ethernet
- มี
- USB
- USB Type-C
สภาพแวดล้อมการทำงาน
- อุณหภูมิที่รองรับ
- -20°C~55°C (ไม่มีการแช่แข็ง)
- ความชื้นที่รองรับ
- 5~95%RH (ไม่มีการควบแน่น)
- การทนการสั่น
- 10~25HZ (ทิศทาง XYZ 2G/30 นาที)
มาตราฐาน
- การทนแรงดันสูง
- 1000V AC 1 นาที
- FCC
- FCC Class A
- มาตราฐาน CE
- EN55032 และ EN55035
- ระดับการป้องกัน
- IP30
ซอฟต์แวร์
- ซอฟต์แวร์
- SamSoar2022
